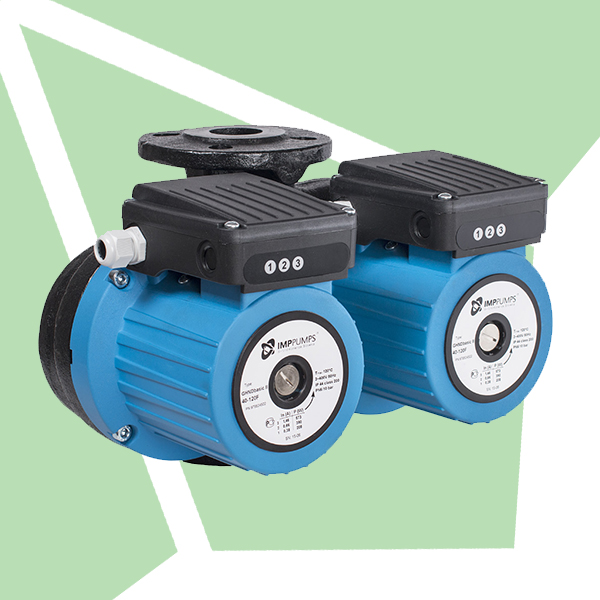

GHNDbasic II сдвоенные фланцевые насосы

Технические характеристики

Технические характеристики
Q = 10 - 75 m3/h
H = 3,5 - 19,5 m
Tmax=+110C
PN 6/10, PN6, PN10 bar
DN 40/50/65/80/100
Монтажная длина 250/280/340/360 mm
Монтаж фланцы
Класс изоляции 200
Степень защиты IP 44
Напряжение 3 ~ 400V

Материалы

Корпус - чугун катафорезное покрытие
Рабочее колесо - нержавеющая сталь AISI 316
Вал нержавеющая - сталь AISI 316
Подшипники - графит
Корпус ротора - нержавеющая сталь AISI 316

Скачать прайс лист - от цен указаных в прайс-листе возможна скидка, относительно ценобразования обращайтесь к Вашему менеджеру.

Циркуляционные насосы GHN basic с тремя скоростями работы ручного переключения предназначены для обеспечения циркуляции теплой/холодной воды в системах отопления и кондиционирования воздуха. Переключение скоростей осуществляется вручную. При этом, в момент переключения скорости, насос должен быть обесточен. Они применяются в закрытых циркуляционных системах. Расширенный диапазон используемых диаметров и монтажных длин насосов IMP PUMPS позволяет удовлетворить потребности любой системы и устанавливать их в условиях ограниченного пространства.

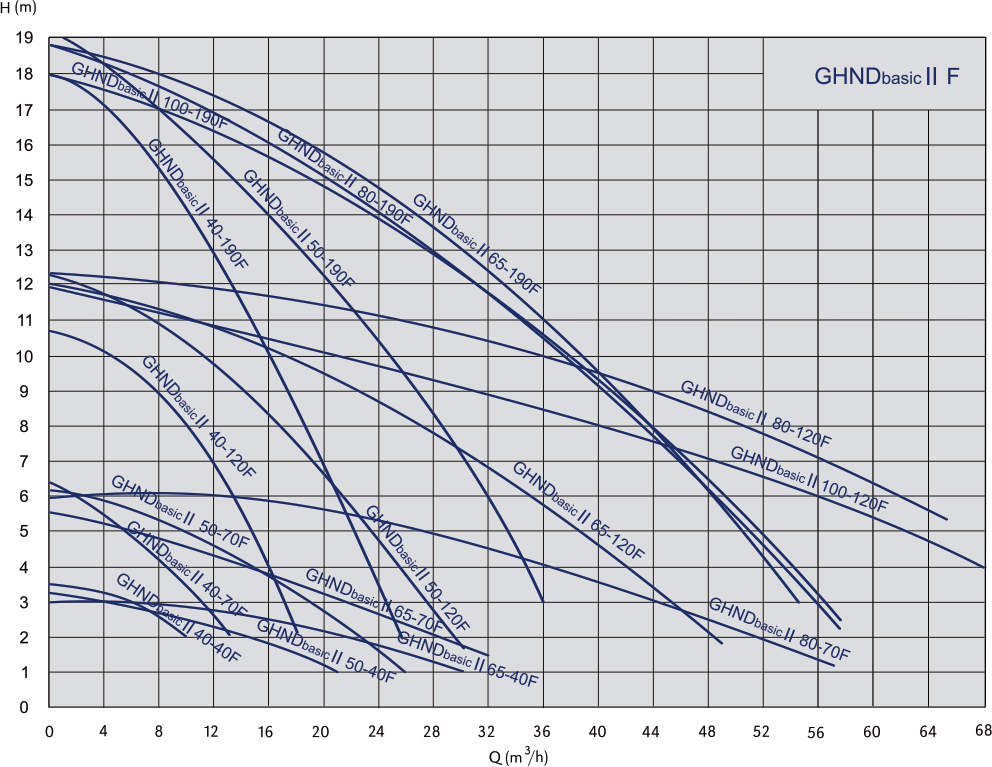

Гидравлические характеристики насосов:

Технические характеристики:

Артикул	Тип	Qmax	Hmax	PN (bar)	Beс нетто (kg)
979524610	GHNDbasic II 40-190F	27	18	PN 6/10bar	40,3
979524502	GHNDbasic II 40-120F	34	12	PN 6/10bar	40,3
979524503	GHNDbasic II 40-70F	22	6	PN 6/10bar	30,7
979524504	GHNDbasic II 40-40F	18	3,5	PN 6/10bar	31,1
979524611	GHNDbasic II 50-190F	37	19,5	PN 6/10bar	48,1
979524508	GHNDbasic II 50-120F	55	12	PN 6/10bar	44,1
979524509	GHNDbasic II 50-70F	45	6	PN 6/10bar	43,8
979524510	GHNDbasic II 50-40F	38	3,5	PN 6/10bar	43,2
979524612	GHNDbasic II 65-190F	57	18,5	PN 6/10bar	55,5
979524511	GHNDbasic II 65-120F	85	12	PN 6/10bar	56,2
979524512	GHNDbasic II 65-70F	60	6	PN 6/10bar	55,8
979524513	GHNDbasic II 65-40F	55	3,5	PN 6/10bar	55,8
979524613	GHNDbasic II 80-190F PN6	57	18,5	PN 6bar	58,5
979524614	GHNDbasic II 80-190F PN10	57	18,5	PN 10bar	60,1
979524514	GHNDbasic II 80-120F PN6	120	12	PN 6bar	59,4
979524515	GHNDbasic II 80-120F PN10	120	12	PN 10bar	59,5
979524596	GHNDbasic II 80-70F PN6	95	6	PN 6bar	57,9
979524516	GHNDbasic II 80-70F PN10	95	6	PN 10bar	57,8

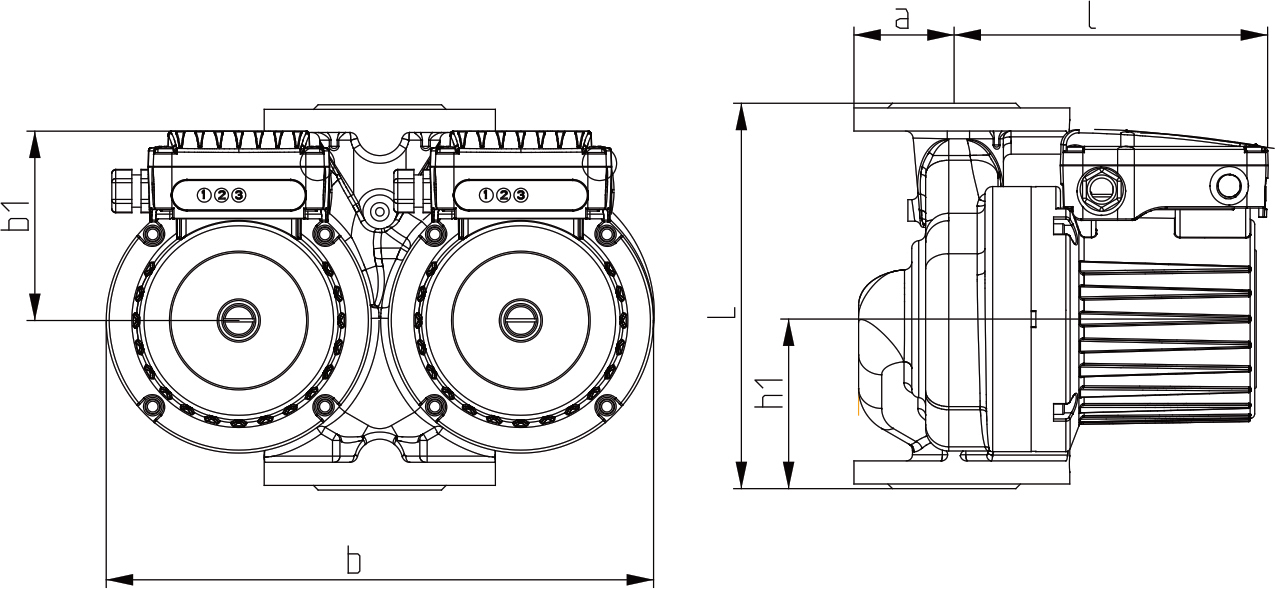

Размеры (кликните ниже показать/скрыть текст для отображения таблицы с размерами):

Показать / Скрыть текст

Более детальные характеристики, Вы можете посмотреть в техническом каталоге.

Если вы хотите приобрести насосное оборудование или у вас есть вопросы по подбору оборудования, или вам нужна техническая консультация, вы всегда можете связаться с нами по телефону, электронной почте info@energozb.kiev.ua или заказать обратный звонок.

Артикул	Тип	Монтажная длина [mm]	DN	a	1	b1	b	hi
979524610	GHNDbasic II 40-190F	250	40	62	240	130	346	110
979524502	GHNDbasic II 40-120F	250	40	62	198	125	346	110
979524503	GHNDbasic II 40-70F	250	40	62	198	125	346	110
979524504	GHNDbasic II 40-40F	250	40	62	198	125	346	110
979524611	GHNDbasic II 50-190F	280	50	70	250	130	400	121
979524508	GHNDbasic II 50-120F	280	50	70	250	130	400	121
979524509	GHNDbasic II 50-70F	280	50	70	250	130	400	121
979524510	GHNDbasic II 50-40F	280	50	70	250	130	400	121
979524612	GHNDbasic II 65-190F	340	65	80	252	130	450	141
979524511	GHNDbasic II 65-120F	340	65	80	252	130	450	141
979524512	GHNDbasic II 65-70F	340	65	80	252	130	450	141
979524513	GHNDbasic II 65-40F	340	65	80	252	130	450	141
979524613	GHNDbasic II 80-190FPN6	360	80	100	257	130	470	146
979524614	GHNDbasic II 80-190FPN10	360	80	100	257	130	470	146
979524514	GHNDbasic II 80-120FPN6	360	80	100	257	130	470	146
979524515	GHNDbasic II 80-120FPN10	360	80	100	257	130	470	146
979524596	GHNDbasic II 80-70FPN6	360	80	100	257	130	470	146
979524516	GHNDbasic II 80-70FPN10	360	80	100	257	130	470	146
