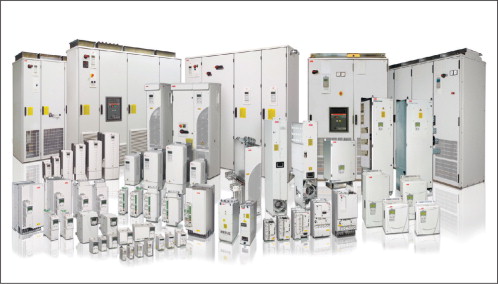

Частотные преобразователи ABB

ABB (Asea Brown Boveri Ltd.) — шведско-швейцарская компания, основанная в 1988 году путем слияния компании ASEA (Швеция) и Brown, Boveri & Cie (Швейцария). На сегодняшний день офисы компании ABB находятся в более 100 странах мира.

Своей деятельностью компания ABB охватывает различные сферы экономики, однако ключевыми направлениями компания является автоматизация и энергетическое машиностроение. ABB входит в 5-ку лидеров мировых производителей преобразовательной техники.

Компания ABB производит широкий спектр низковольтный и высоковольтных преобразователей частоты и устройств плавного пуска для различны типов приводных устройств и условий эксплуатации.

Низковольтные преобразователи частоты

Компонентные приводы

ACS55

Диапазон мощностей: 0,18-2,2 кВт

Напряжение питания:

• однофазное: 100 – 120 В,
• трехфазное: 200 – 240 В,

Применение: несложные производственные механизмы.

• Погрузочно-разгрузочное оборудование
• беговые дорожки
• поворотные устройства для рекламных щитов, шлагбаумы
• насосы
• вентиляторы
• миксеры

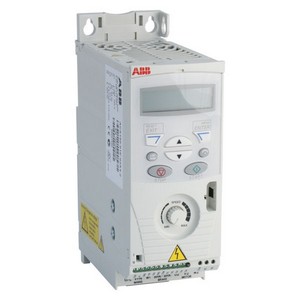

ACS150

Диапазон мощностей: 0,37-4кВт

Напряжение питания:

• однофазное 200 – 240 В,
• трехфазное 200 – 240 В,
• трехфазное 380 – 480 В,

Применение:

• конвейеры, транспортеры
• насосы
• системы вентиляции
• оборудование для обработки материалов

Стандартные приводы AББ

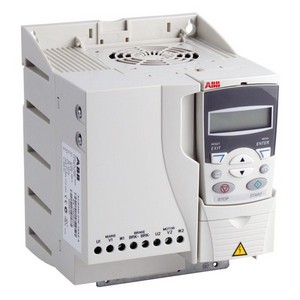

ACS310

Диапазон мощностей: 0,37-22 кВт

Напряжение питания:

• однофазное 200 – 240 В,
• трехфазное 200 – 240 В,
• трехфазное 380 – 480 В,

Применение. Частотный преобразователь ACS310 адаптирован для применения управления нагрузками с переменным моментом:

• Системы вентиляции и кондиционирования
• Насосные станции
• Системы дымоудаления

ACS550

Диапазон мощностей: 0,75 - 355 кВт

Напряжение питания:

• трехфазное 200 – 240 В,
• трехфазное 380 – 480 В,

Применение. Частотный преобразователь ACS355 разработан для применения в различных отраслях промышленности, когда требуется простота монтажа, пусконаладки и эксплуатации и не нужно специальное проектное исполнение:

• Фасовочно-упаковочное оборудование
• конвейеры, транспортеры, электрические тали
• Насосы
• Системы вентиляции и дымоудаления
• Лифты
• Экструдеры

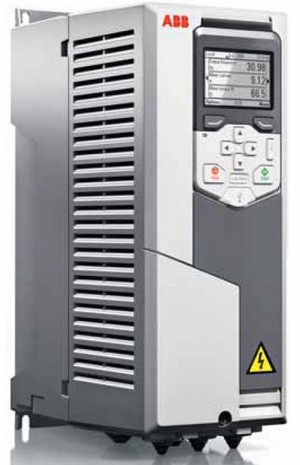

ACS580

Диапазон мощностей: 0,75 - 250 кВт

Напряжение питания:

• трехфазное 200 – 240 В,
• трехфазное 380 – 480 В,

Применение. Универсальный частотный преобразователь ACS580 применим в различных системах для механизмов с постоянным или переменным моментом нагрузки:

• Насосы
• Вентиляторы
• Компрессоры
• Лифты
• Конвейеры
• Миксеры
• Упаковочно-фасовочное оборудование

Приводы AББ для механизмов общего назначения

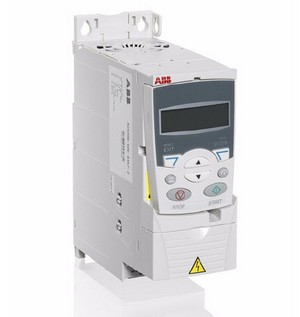

ACS355

Диапазон мощностей: 0,37-22 кВт

Напряжение питания:

• однофазное 200 – 240 В,
• трехфазное 200 – 240 В,
• трехфазное 380 – 480 В,

Применение:

• Фасовочно-упаковочное оборудование
• Промышленные миксеры
• Конвейеры
• Линии розлива
• Намоточные машины

ACS850

Диапазон мощностей: 0,37 - 560 кВт

Напряжение питания:

• трехфазное 380 – 500 В,

Применение. Универсальный модуль частотного преобразователя ACS850 выпускается в исполнении IP20 и имеет конструкцию, обеспечивающую удобство монтажа в шкафу управления. Гибкий функционал и широкий ассортимент дополнительного оборудования позволяет применять данный частотный преобразователь в различных отраслях промышленности:

• краны
• экструдеры
• конвейеры
• намоточные станки
• насосы
• вентиляторы
• смесители

Приводы для высокоточного машиностроения

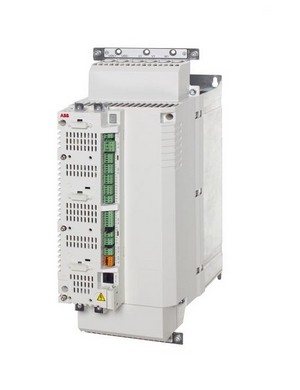

ACSM1

Диапазон мощностей: 0,75 - 45 кВт

Напряжение питания:

• трехфазное 380 – 480 В,

Применение. ACSM1 обеспечивают эффективное управление скоростью, моментом и перемещением при повышенных требованиях к оборудованию. Данные приводы могут применяться для управления различными механизмами в следующих производственных процессах:

• Производство пластмасс и резины
• Печать
• Производство бумаги и пленочных материалов
• Погрузочно-разгрузочные операции
• Текстильная промышленность
• Упаковочно-фасовочные процессы
• Деревообработка

Промышленные приводы специального назначения

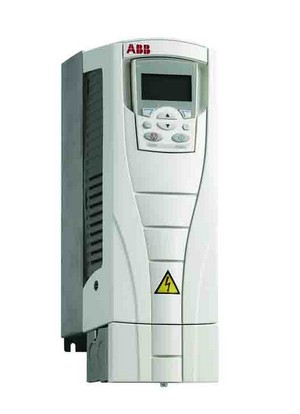

ACH550

Диапазон мощностей: 0,75 - 355 кВт

Напряжение питания:

• 1-фазное, 208 - 240 В
• 3-фазное: 380 - 480 В,
• 3-фазное: 208 - 240 В,

Применение. Частотный преобразователь ACH550 разработан для применения в системах отопления вентиляции, кондиционирования (HVAC)

• Системы вентиляции и кондиционирования воздуха
• Дымоудаление
• Насосные станции

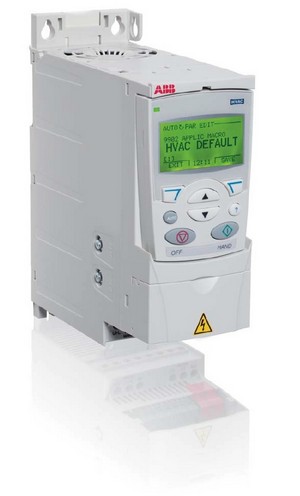

ACS320

Диапазон мощностей: 0,37 - 4 кВт

Напряжение питания:

• 3-фазное: 380 - 480 В,

Применение. Частотный преобразователь ACS320 разработан для применения в составе оборудования для систем отопления вентиляции, кондиционирования (HVAC)

• Установки вентиляции и кондиционирования воздуха
• Конденсирующие установки
• Насосы

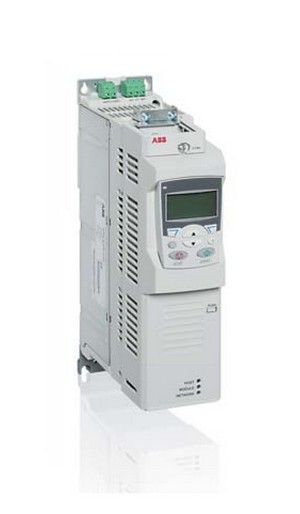

ACQ810

Диапазон мощностей: 0,37 - 500 кВт

Напряжение питания:

• 3-фазное: 380 - 480 В,
• 3-фазное: 200 - 240 В

Применение. Частотный преобразователь ACQ810 разработан специально для насосного применения. ACQ810 адаптирован для эффективного управления насосами в системах водоснабжения, водоотведения и рециркуляции.

Промышленные приводы

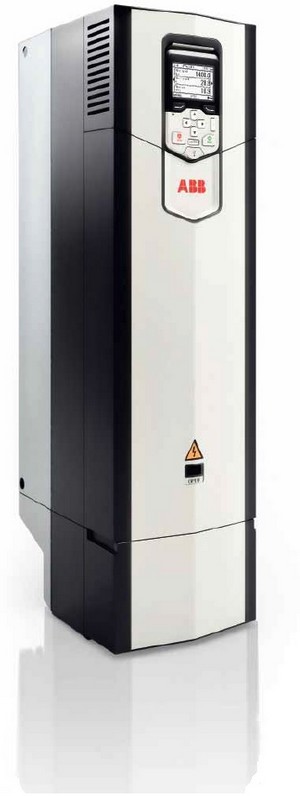

ACS880-01

Диапазон мощностей: 0,55 - 2800 кВт

Напряжение питания:

• 3-фазное: 208 - 240 В,
• 3-фазное: 380 - 415 В
• 3-фазное: 380 - 500 В
• 3-фазное: 525 - 690 В

Применение: Универсальные промышленные приводы серии ACS880 могут работать в составе любых механизмов, а также легко конфигурируются в соответствии с требованиям таких отраслей промышленности, как нефтегазодобывающая, горнодобывающая, металлургическая, химическая, цементная, целлюлозно-бумажная, лесопильная промышленность, энергомашиностроение, погрузка, разгрузка и транспортировка материалов, а также судостроение и судоходство

• Краны
• Экструдеры
• Лебедки
• Намоточные механизмы
• Конвейеры и транспортеры
• Смесители
• Компрессоры
• Насосы
• Вентиляторы

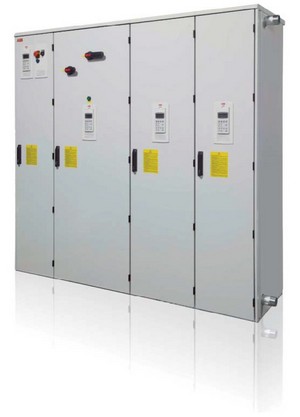

ACS880 мультидрайв

Диапазон мощностей: 1,5 - 5600 кВт

Напряжение питания:

• 3-фазное: 380 - 415 В
• 3-фазное: 380 - 500 В
• 3-фазное: 525 - 690 В

Применение: Мультипривод ACS880 представляет собой компактное и оптимальное решение для одновременного управления несколькими механизмами. Системы мультипривода ACS880 применяются в таких отраслях промышленности, как целлюлозно-бумажная, нефтяная, металлургическая, энергомашиностроение,
добыча полезных ископаемых, а также судостроение и судоходство.

• Подъемные механизмы
• Краны
• Намоточные механизмы
• Обрабатывающие станки
• Рольганги
• Прокатные станы
• Технологические линии

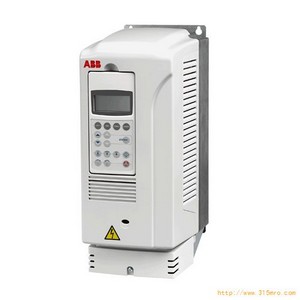

ACS800

Диапазон мощностей: 0,55 - 5600 кВт

Напряжение питания:

• 3-фазное: 208 - 240 В,
• 3-фазное: 380 - 415 В
• 3-фазное: 380 - 500 В
• 3-фазное: 525 - 690 В

Применение: Широкий спектр различных исполнений и модификаций дает возможность применять данный привод во многих отраслях промышленности:

• Целлюлозно-бумажное производство
• Металлообработка,
• Добыча ископаемых
• Цементная промышленность
• Электроэнергетика
• Химическая промышленности
• Нефтегазовая промышленность.

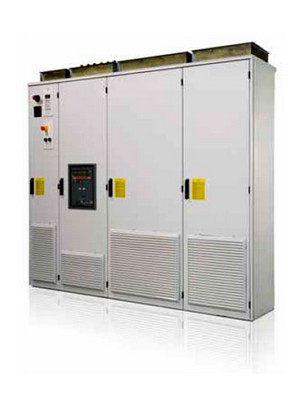

ACS800 мультидрайв

Диапазон мощностей: 1,5 - 5600 кВт

Напряжение питания:

• 3-фазное: 380 - 415 В
• 3-фазное: 380 - 500 В
• 3-фазное: 525 - 690 В

Применение: ACS800 предназначен для использования в промышленности.

• Целлюлозно-бумажное производство
• Металлообработка,
• Добыча ископаемых
• Цементная промышленность
• Электроэнергетика
• Химическая промышленности
• Нефтегазовая промышленность.

Приводы переменного тока среднего напряжения

ACS 1000

Диапазон мощностей: 315 - 5000 кВт

Напряжение питания:

• 3-фазное: 2,3 кВ
• 3-фазное: 3,3 кВ
• 3-фазное: 4,0 кВ
• 3-фазное: 4,16 кВ

Применение: ACS 1000 оптимально подходит для управления промышленного оборудования среднего напряжения.

• Конвейеры,
• Дробильные Установки,
• Мельницы,
• Вентиляторы
• Насосы
• Компрессоры,
• Экструдеры,
• Мешалки и
• Воздуходувки
• Рафинеры,
• Измельчители
• Транспортеры
• Угольные мельницы

Высоковольтные преобразователи частоты

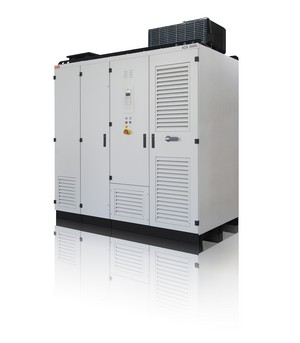

ACS 2000

Диапазон мощностей: 250 - 1600 кВт

Напряжение питания:

• 3-фазное: 4 – 6,9 кВ

Применение: Преобразователь частоты ACS 2000 может быть использован для управления стандартными асинхронными двигателями в различных отраслях промышленности.

• Конвейеры,
• Дробильные установки,
• Мельницы,
• Шахтный подъем,
• Вентиляторы,
• Насосы
• Компрессоры,
• Экструдеры,
• Мешалки,
• Воздуходувки
• Рафинёры,
• Измельчители
• Конвейеры,
• Угольные мельницы

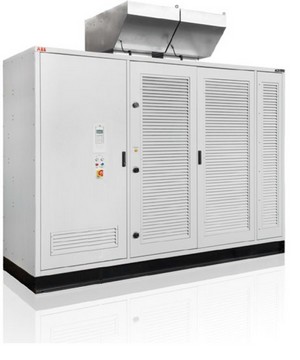

ACS 5000

Диапазон мощностей: 1,5 - 32 МВт

Напряжение питания:

• 3-фазное: 6 – 6,9 кВ

Применение:

• Мельницы,
• Конвейеры,
• Вентиляторы,
• Насосы
• Компрессоры,
• Экструдеры,
• Металлургия
• Доменные воздуходувки,
• Газотурбинные стартеры,

Приводы специального назначения

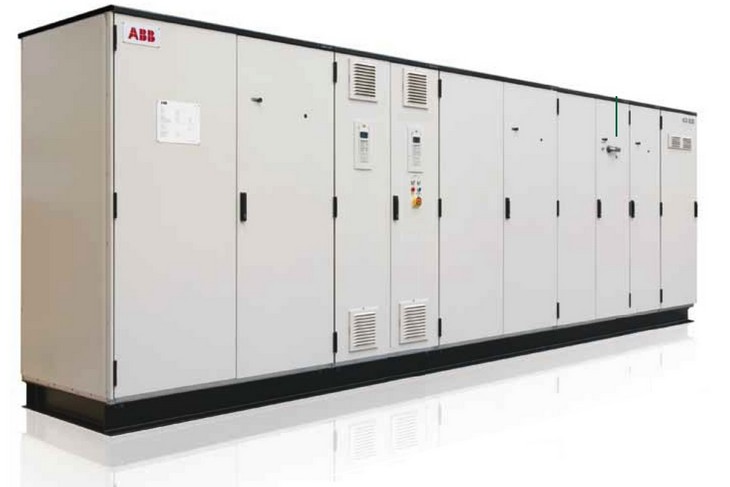

ACS 6000

Диапазон мощностей: 3 - 27 МВт

Напряжение питания:

• 3-фазное: 3,0 – 3,3 кВ

Применение: Преобразователь частоты ACS 2000 может быть использован для управления стандартными асинхронными двигателями в различных отраслях промышленности.

• Подъемники
• Конвейеры, транспортеры
• Дробильные установки,
• Мельницы,
• Вентиляторы,
• Насосы
• Компрессоры,
• Экструдеры,
• Мешалки,
• Воздуходувки
• Рафинёры,
• Прокатные станы
• Намоточные устройства

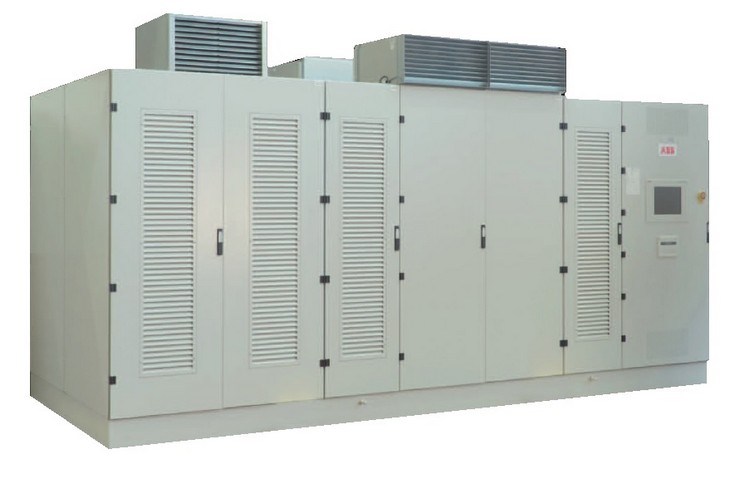

MEGADRIVE-LCI

Диапазон мощностей: 2 - 72 МВт

Напряжение питания:

• 3-фазное: 2,1 – 10 кВ

Применение: Управление синхронными двигателями большой мощности

• Компрессоры,
• насосы,
• вентиляторы,
• воздуходувки,
• пускатели газовых турбин,
• насосные гидростанции

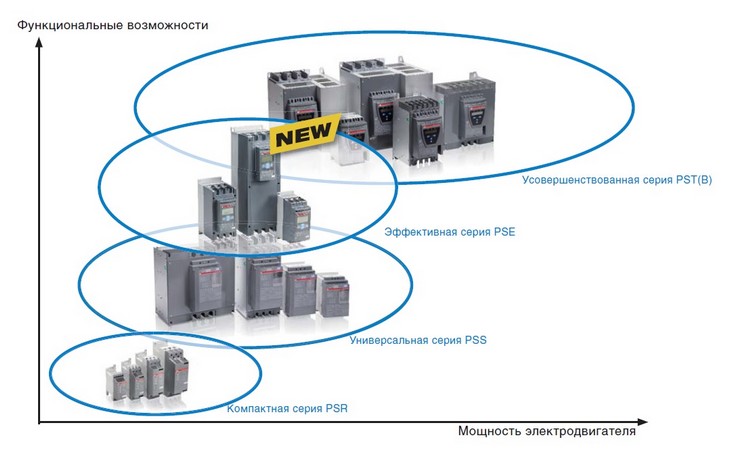

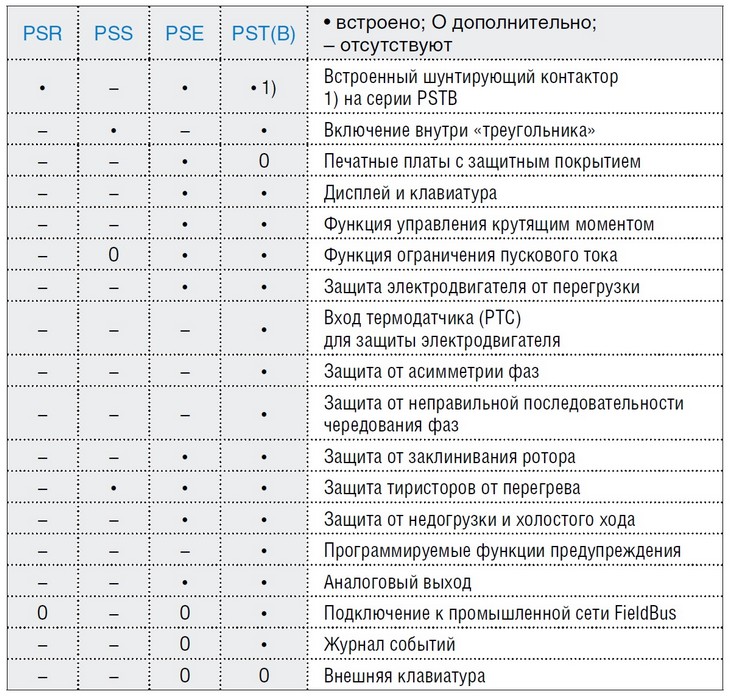

Устройства плавного пуска

Номенклатурный ряд устройств плавного пуска ABB включают модели для электродвигателей различного применения, используемые при напряжении сети от 208 В до 690 В переменного тока от 3 до 1810 А.

• PSR – Компактная серия от 3 до 105 A
• PSE – Эффективная серия от 18 до 370 А
• PSTX и PSTB – Усовершенствованные серии от 30 до 1050 A (до 1810 А при подключении треугольником)

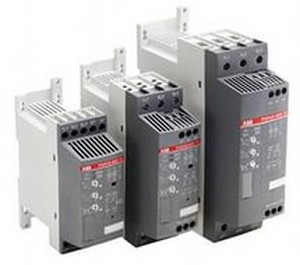

PSR – компактная серия

Софтстартеры серии PSR представляют собой самые компактные устройствами мягкого пуска, выпускаемые компанией ABB, что значительно повышает удобство монтажа и позволяет применять данные устройства в самых стесненный условиях. Устройства плавного пуска PSR улучшают пусковые характеристики асинхронных двигателей, обеспечивая контролируемый, безударный, плавный пуск. Оно позволяет исключить механические удары, являющиеся причиной преждевременного износа, уменьшить затраты на ремонт, сократить простои оборудования.

Диапазон токовых нагрузок: 3- 105 А

Напряжение питания:

• 3-фазное: 208 – 600 В

Применение:

• Насосы
• Вентиляторы
• Компрессоры
• Конвейеры

PSS – универсальная серия

Устройства плавного пуска серии PSS позволяют получить универсальное решение вне зависимости от схемы подключения электродвигателя, как в линию, так и при подключении внутри «треугольника». Это идеальное решение для применений, где необходимо обеспечить

большое количество пусков в час и гарантировать высокую износостойкость оборудования.

Диапазон мощностей: 18 – 300 А

Напряжение питания:

• 3-фазное: 208 - 690 В

Применение:

• Насосы
• Вентиляторы
• Компрессоры
• Конвейеры

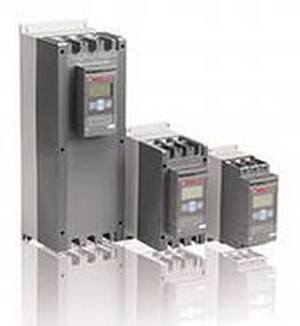

PSE – эффективная серия

Устройства серии PSE оснащены всеми необходимы функциями для эффективного управления и защиты электродвигателей и подходят для всех типов применения. Для обеспечения надежной и продолжительной работы двигателя софтстартеры PSE имеют встроенную защиту от перегрузки, холостого хода и заклинивания ротора обеспечит надежную и продолжительную работу электродвигателя. Функция управления крутящим моментом делает данную серию незаменимой в системах водоснабжения, позволяя избежать гидроудары.

Диапазон токовых нагрузок: 18 – 370 А

Напряжение питания:

• 3-фазное: 208 – 600 В

Применение:

• Насосы
• Вентиляторы
• Компрессоры
• Конвейеры
• Металло- и деревообрабатывающие станки
• Миксеры
• Лебедки

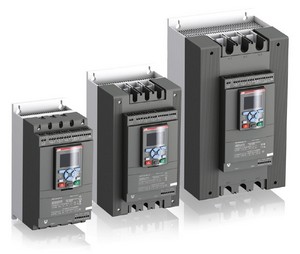

PSTX и PSTB – усовершенствованные серии

Устройства серии PSTB являются совершенными устройствами плавного пуска производства ABB. Новейшие технологии и решения применённые при разработке серии PSTB позволяют данным устройствам соответствовать всем современным тенденциям рынка электротехнического оборудования. Устройства плавного пуска PSTB обеспечивают надежную работу электродвигателя в самых сложных условиях эксплуатации. Функция управления крутящим моментом делает данную серию незаменимой в системах водоснабжения, позволяя избежать гидроудары.

Диапазон токовых нагрузок: 18 – 1050 А (до 1810 А при подключении треугольником)

Напряжение питания:

• 3-фазное: 208 - 690 В

Применение: Для всех типов применения в различных отраслях промышленности

• Насосы
• Вентиляторы
• Компрессоры
• Конвейеры и транспортеры
• Сепараторы
• Металло- и деревообрабатывающие станки
• Миксеры
• Лебедки

Высоковольтные устройства плавного пуска

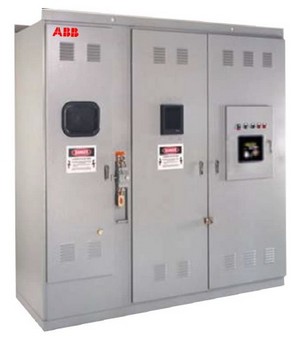

SSM

Диапазон напряжений: 150 кВт – 22 МВт

Напряжение питания: 2,3 кВ – 15 кВ

Применение:

Устройства плавного пуска (УПП) серии SSM разработаны для осуществления плавного безударного пуска высоковольтных асинхронных и синхронных электродвигателей практически для всех областей применения, где не требуется регулирования скорости вращения. Устройство данной серии способно работать в самых тяжелых условиях эксплуатации.
