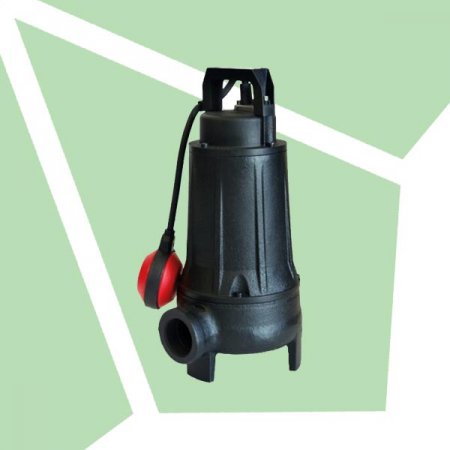

COMPATTA

Основные параметры

• Тип рабочего колеса - Открытое типа Vortex
• Максимальный расход Qmax=33 м3/час.

• Максимальный напор Нmax = 13 м.

• Мощность 0.25÷1.5 кВт
• Напорный патрубок G 1”1/4 - G 1”1/2 - G 2”
• Допустимое напряжение: 230В/400В ±5%
• Допустимая частота: 50Гц ±2%

• Максимальная температура жидкости: 40°C

• Максимальная глубина погружения: 20м

• Допустимые значения pH: 6-10

Применение
Погружной насос с рабочим колесом Vortex используется для перекачки сточных вод с взвешенными частицами. Подходит для бытового, промышленного и сельскохозяйственного применения.

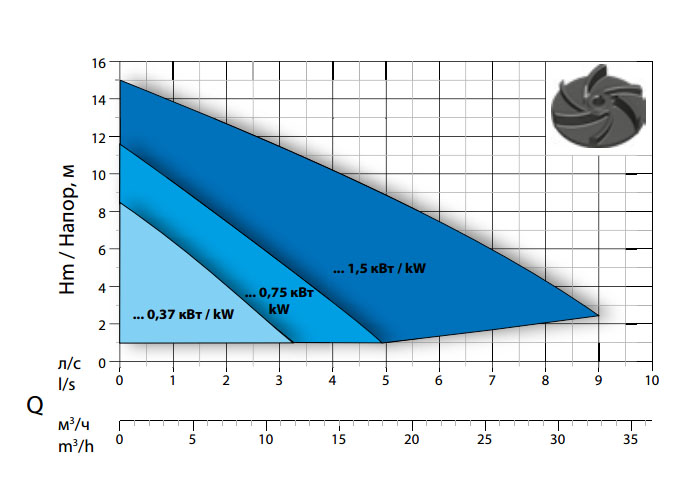

Поле характеристик Характеристики
Все основные компоненты произведены из чугуна GG20. В стандартной версии манжетное уплотнение прилегает к стороне двигателя, а механическое уплотнение - к стороне рабочего колеса. Доступна версия EVO с двойным механическим уплотнением в масляной камере.
Двигатели
• Асинхронные двигатели 2 полюса с ротором
“беличья клетка”
• Встроенная тепловая защита
• Изоляция статора класс F (155°C)
• Степень защиты IP 68

Охлаждение
Охлаждение происходит за счёт жидкости, в которой погружен насос.
Эксплуатационные ограничения
• Максимальная температура жидкости: 40°C
с полностью погруженным насосом
• Максимальная глубина погружения: 20м
• Допустимые значения pH: 6-10
• Гидравлические характеристики
действительны для жидкостей с плотностью
<1,1 кг/дм3
• Допустимое напряжение: 230В/400В ±5%
• Допустимая частота: 50Гц ±2%

Артикул	Модель	Поплавковый выключатель	Напорный патрубок	Свободный проход, мм.	U, В.	P2, кВт	Вес, кг
2000322	COMPATTA 1 M		G 1” ¼	30	230	0,28	11
2000320	COMPATTA 1 M/G	ДА	G 1” ¼	30	230	0,28	11
2000328	COMPATTA 1.5 M		G 1” ¼	30	230	0,37	12
2000326	COMPATTA 1.5 M/G	ДА	G 1” ¼	30	230	0,37	12
2000330	COMPATTA 1.5 T		G 1” ¼	30	400	0,37	11,5
2000008	COMPATTA 2 M		G 1” ½	35	230	0,56	15
2000006	COMPATTA 2 M/G	ДА	G 1” ½	35	230	0,56	15,5
2000010	COMPATTA 2 T		G 1” ½	35	400	0,56	17
2000011	COMPATTA 2 T/G	ДА	G 1” ½	35	400	0,56	17
2000014	COMPATTA 3 M		G 1” ½	35	230	0,75	17
2000012	COMPATTA 3 M/G	ДА	G 1” ½	35	230	0,75	17
2000016	COMPATTA 3 T		G 1” ½	35	400	0,75	17,5
2000017	COMPATTA 3 T/G	ДА	G 1” ½	35	400	0,75	17,5
2000020	COMPATTA 22 M		G 2”	40	230	0,56	18
2000018	COMPATTA 22 M/G	ДА	G 2”	40	230	0,56	18
2000022	COMPATTA 22 T		G 2”	40	400	0,56	19
2000023	COMPATTA 22 T/G	ДА	G 2”	40	400	0,56	19
2000026	COMPATTA 32 M		G 2”	40	230	0,75	19
2000024	COMPATTA 32 M/G	ДА	G 2”	40	230	0,75	19
2000028	COMPATTA 32 T		G 2”	40	400	0,75	19
2000029	COMPATTA 32 T/G	ДА	G 2”	40	400	0,75	19
2000032	COMPATTA 4 M		G 2”	50	230	1,1	21
2000030	COMPATTA 4 M/G	ДА	G 2”	50	230	1,1	21
2000034	COMPATTA 4 T		G 2”	50	400	1,1	21
2000031	COMPATTA 4 T/G	ДА	G 2”	50	400	1,1	21
2000033	COMPATTA 55 M		G 2”	50	230	1,5	22
2000035	COMPATTA 55 M/G	ДА	G 2”	50	230	1,5	22
2000036	COMPATTA 55 T		G 2”	50	400	1,5	22
2000039	COMPATTA 55 T/G	ДА	G 2”	50	400	1,5	22
